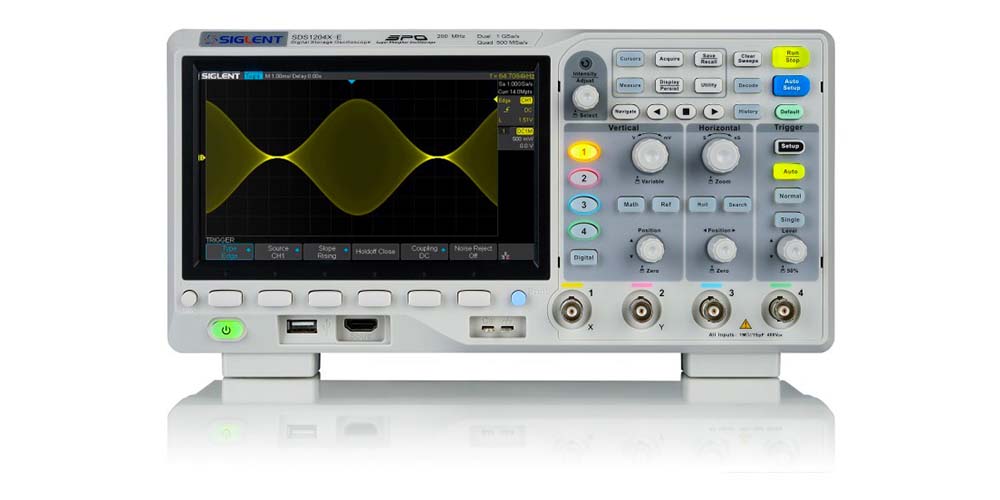

Siglent SDS1204X-E Oscilloscopio a 4 canali
Code: 1212Product detailed description
Il modello SDS1204X-E è un modello a quattro canali della serie "SDS1200X-E" che può misurare fino a due canali contemporaneamente. La sonda dispone di due ADC, quindi può misurare contemporaneamente su due canali senza perdere la velocità di campionamento. Se tutti i canali sono attivi, la sonda ha ancora 500MS/s per canale. Questo modello ha un throughput fino a 200 Mhz e 14 Mpt su quattro canali attivi.
Super fosforo
L'oscilloscopio è dotato della tecnologia "Super Phospor", che garantisce un'elevata chiarezza del segnale e un rumore molto basso. Con questa tecnologia, sono necessari solo 500µV per ramo. Questa tecnologia comprende anche la trasmissione continua del segnale indipendentemente dal processore o dallo schermo, rilevando così errori non visibili nel campo normale. Di serie è inclusa anche una sonda in grado di decodificare i segnali delle gamme l2C, SPI, UART, RS232, CAN e LIN.
Accessori opzionali
È possibile ordinare un generatore di funzioni opzionale per questo modello , per estendere la gamma con un analizzatore logico a 25 MHz e 16 canali. Questa estensione può essere collegata in qualsiasi momento tramite interfaccia USB.La sonda può anche essere collegata a Internet tramite cavo Internet o dongle WiFi, anch'essi acquistabili come opzione. In questo modo è possibile controllare la vista tramite un'interfaccia web. La sonda può essere controllata anche tramite comandi SCPI. Per un preventivo personalizzato, contattateci.
Specifiche tecniche
| Larghezza di banda | 200 MHz |
| Canali | 4 |
| Memoria | 14 Mpt per canale |
| Scala verticale | 500 µV/div - 10 V/div |
| Scala orizzontale | 1 ns/div - 100 s/div |
| Attenuazione della sonda | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1.000X, 2.000X, 5.000X, 10.000X |
| Frequenza di aggiornamento |
100.000 wfm/s (normale), 400.000 wfm/s (modalità sequenziale) |
| Tipi di trigger | Limite, pendenza, larghezza d'impulso, finestra, inversione, intervallo, blackout, modello, video |

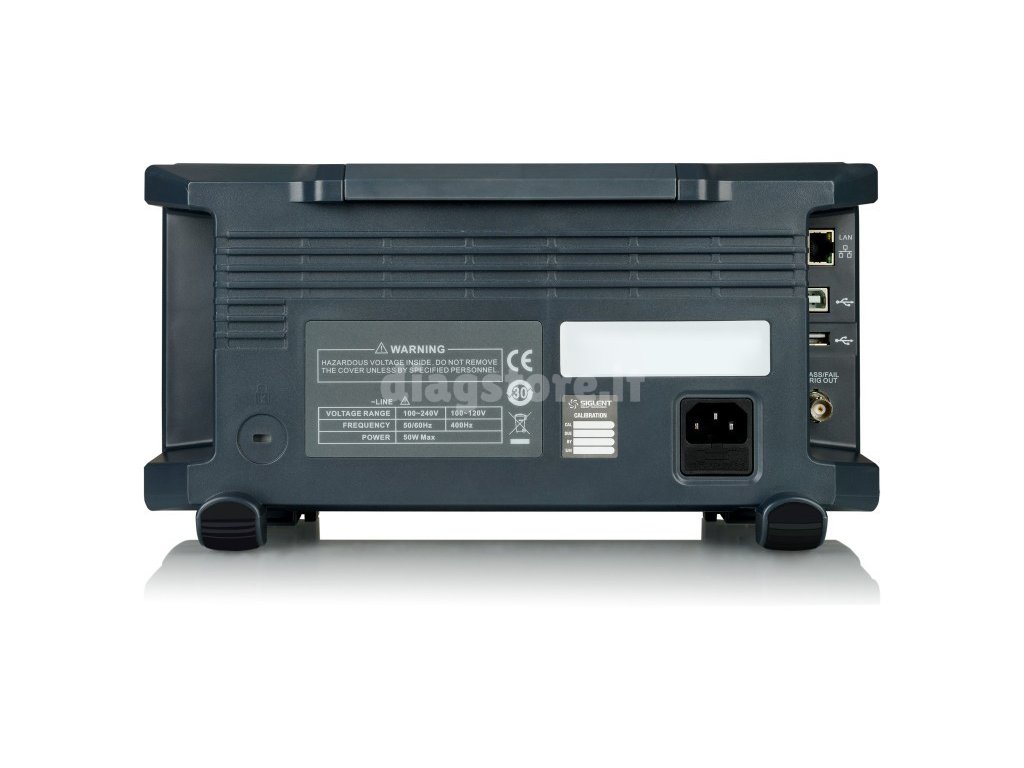

| Connessione | Host USB, Dispositivo USB, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi tramite dongle |
| Opzioni di decodifica | IIC, SPI, UART/RS232, CAN, LIN |
| Visualizzazione | LCD TFT da 7" (800x480) |
| Dimensioni | 325 x 176 x 295 mm |
| Peso | 2,5 kg (3,5 kg compresa la scatola) |
Contenuto della confezione
- Oscilloscopio Siglent SDS1204X-E
- Cavo USB
- 4 sonde passive
- certificato
- cavo di alimentazione
- manuale
